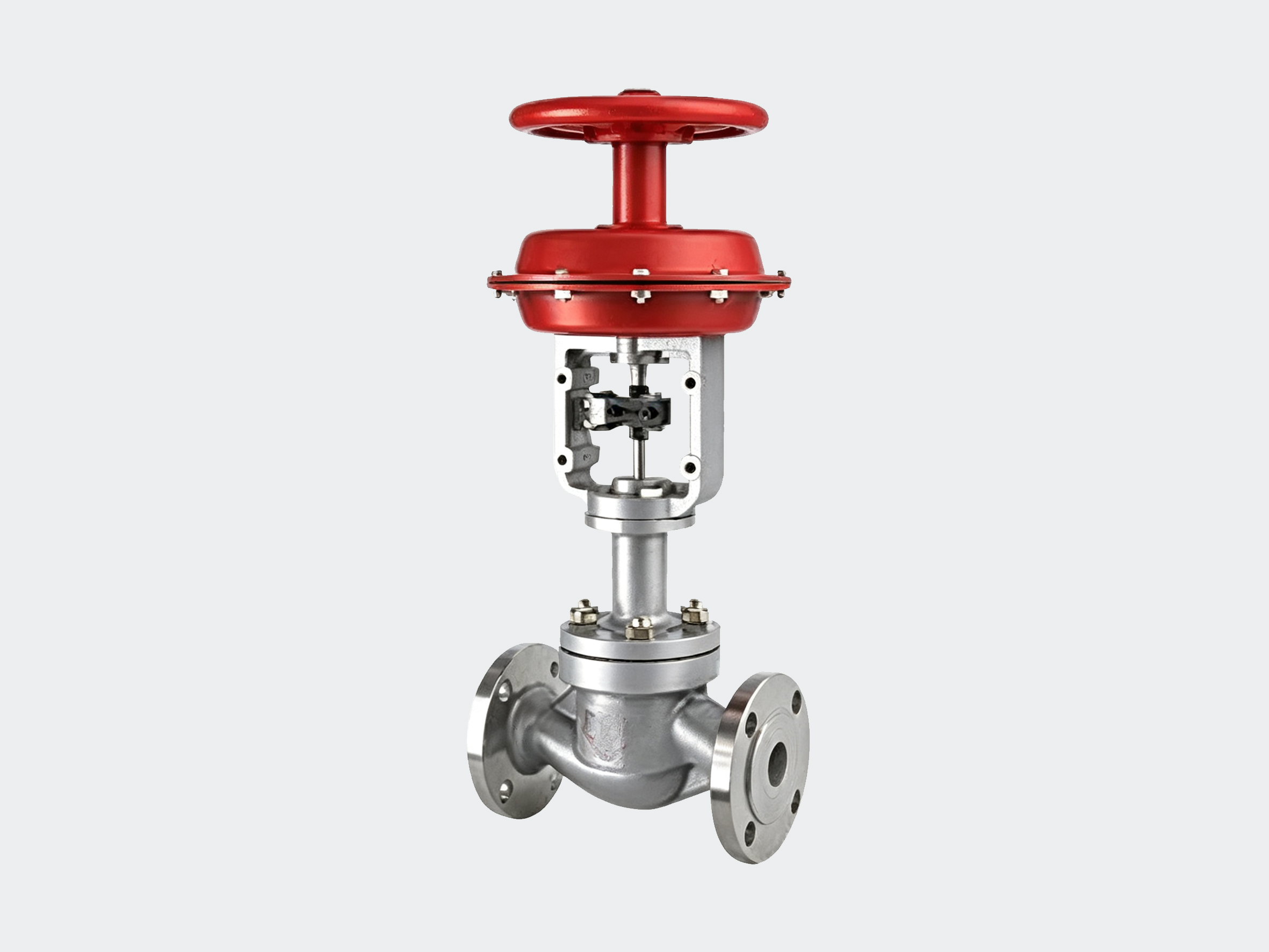

气动薄膜调节阀是综合国内外先进技术开发的具有八十年代国际先进水平的最新型调节阀，是当今调节阀的发展方向。它采用新型多弹簧气动薄膜执行机构与低流阻直通阀组合而成，符合IEC国际标准。它集重量轻、高度矮、流量系数大、动作稳定可靠、可调比大等优点于一体。是替代单座调节阀最理想的产品。它可广泛应用于化工、冶金、炼油、电站等自动控制系统中。在工业自动化控制系统中可取得最佳调节效果和给你带来最佳的经济效益。
气动薄膜调节阀参数
阀 体
型 式 直通单座铸造球形阀
公称通径 20、25、40、50、65、80、100、150、200mm
公称压力 PN1.6、4.0、6.4MPa
法兰标准 JB79-59、JB78-59等
材 料 铸钢（ZG230-450）、铸不锈（ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti）等
上 阀 盖 普通型上阀盖：-40～+230℃ 散热片型上阀盖：+230～+450℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式 单座柱塞型阀芯
流量特性 等百分比特性、线性特性和快开特性
材 料 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型 式 ZMX(A/B)气动薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 20～100、40～200、80～240kPa
供气压力 140～400kPa
信号接口 M16×1.5 或 ZG1/4
环境温度 -25～+55℃
阀作用型式
气—开式或气—关式
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性 能
泄 漏 量 小于阀额定容量的0.01%
回 差 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差 带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围
50：1
气动薄膜调节阀数据
公称通径DN（mm）
（阀芯直径dn） 20 25 32 40 50 65 80 100 125 150 200 250 300
(10) (12) (15) (20)
额定流量系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程（mm） 10 16 25 40 60 100
膜片有效面积Ae（cm2） 280 400 600 1000 1600
信号范围Pr（KPa） 20～100、40～200、80～240段幅：20～60、60～100
气源压力Ps（KPa） 0.14～0.4
固有流量特性 直线、等百分比
固有可调比R 50：1
允许泄漏量 硬阀座：Ⅳ级、软阀座：Ⅵ级
公称压力PN（MPa） 1.6、4.0、6.4
工作温度t
（℃） 常温型 -20～200、-40～250、-60～250
散热型 -40～450、-60～450
高温型 450～560
低温型 -60～-100、-100～-200、-200～-250
